系统由空口无线信号采集、信号处理和信息提取、面向应用的信息分析等模块组成。
所谓“空口”,是空中接口的缩写,在移动通信系统中,“空中接口”表示基站和移动电话之间的无线传输规范,它定义了每个无线信道的使用频率和带宽以及无线信号的编码、调制、波形、复用等内容。
空口无线信号采集模块通过天线和射频接收电路完成对2G、3G、4G、5G等移动通信系统中上下行无线信号的接收、变频和数字采样,实现无线电波信号到数字信号的转换,然后根据约定的接口标准,将采样数据打包移交给信号处理和信息提取模块。
信号处理和信息提取模块按照空口协议的规定,对采集的空口信号执行各种信号处理流程,还原出无线信号中携带的物理层数据包,然后根据高层协议对数据包进行解析,提取出信号源(基站和移动终端)发出的原始信息,将这些信息移交给信息分析模块。
信息分析模块针对给定的目标基站或终端列表(可以是单个或多个目标,基站和终端可以同时作为目标),对采集还原出的数据信息进行分析,记录目标基站或终端的无线网络参数,测量目标基站或终端信号的强度,并通过图形化展示,帮助用户进行可视化分析。
该系列产品,分别支持从2G、3G、4G到5G的各类移动通信网络制式。根据产品形态不同,每一制式的产品又可细分为车载型、背包型、手持型和室外型等设备形态。
|
|
|
|
|
|
|
|
图1 车载型 |
|

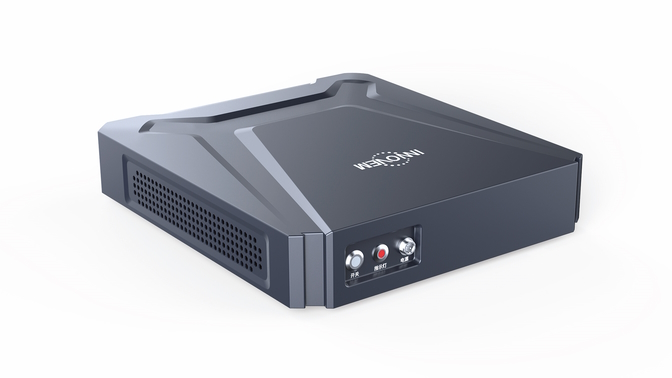

图2 背包型 |
|

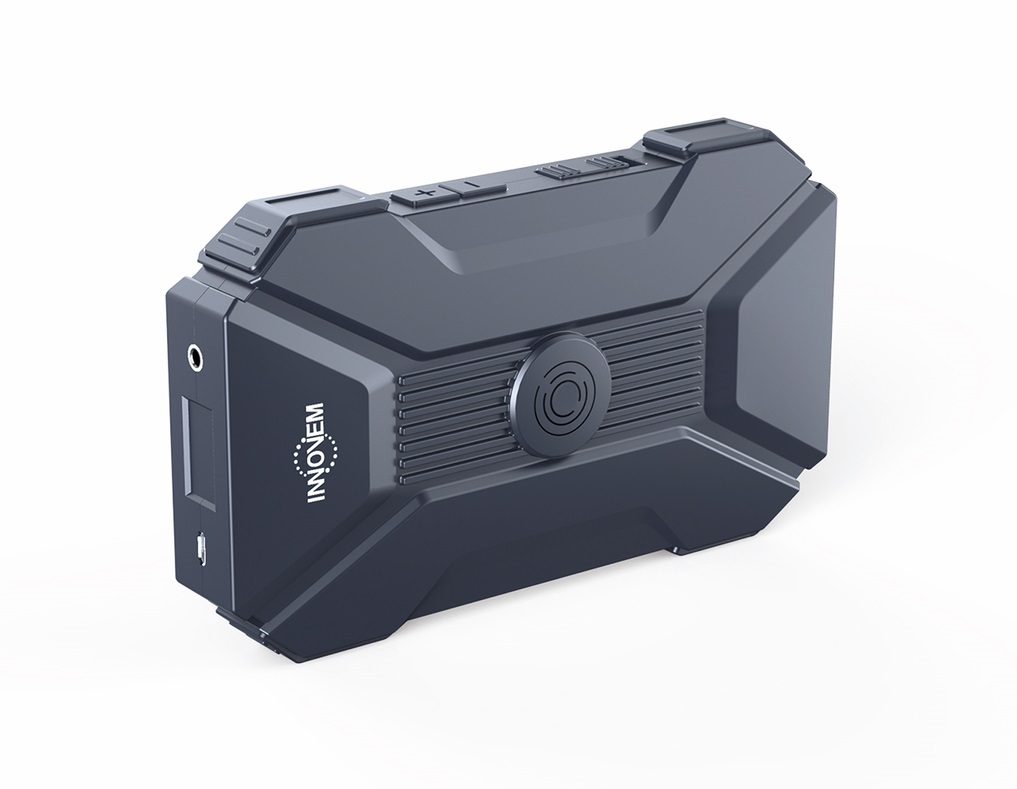

图3 手持型 |
|
|
|
|
|
|
|
|
|
|
|
|
图4 室外大功率型 |
|
图5 室外微功率型 |
|
支持2G、3G、4G、5G移动通信运营商现网所有制式。
主要面向公安、安全和军队。
可在不同的地形和复杂无线通信环境下,快速、准确地完成移动通信信号测量工作。
